Adapterlösungen für Airlineschienen zur sicheren Befestigung verschiedenster Gegenstände

Unsere Aluminium-Adapter für Airlineschienen sind mit drei M8-Innengewinden ausgestattet und ermöglichen eine stabile, vielseitige Befestigung unterschiedlichster Gegenstände wie Werkzeugkisten, Fahrzeugeinrichtungen, Boxen, Koffer, Ausrüstungsboxen und weitere Ladungsträger.
Der zentrale Block der Adapter ragt ca. 15 mm über die Oberkante der Airlineschiene hinaus, wodurch auch schwere oder unregelmäßig geformte Lasten zuverlässig fixiert werden können.
Dank der robusten Konstruktion und der tiefer gesetzten M8-Gewinde bieten die Adapter eine hohe Tragfähigkeit bei gleichzeitig sicherer Führung der Befestigungselemente.

Fertigungsvarianten und Befestigungslöcher

Wir bieten zwei Varianten desselben Befestungssystems an, beide mit identischen Befestigungslöchern, damit maximale Flexibilität bei der Montage gewährleistet ist.
Dies erleichtert den Tausch von Komponenten und die Anpassung an unterschiedliche Anwendungsfälle, ohne dass neue Bohrungen erforderlich sind.

Aufbau und Funktionsweise der Adapter

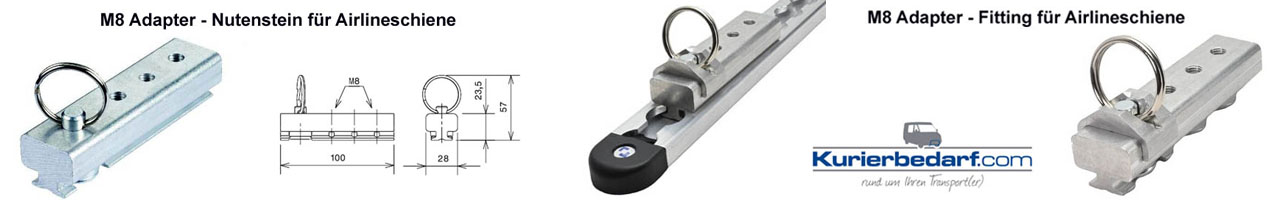

1. Adapter M8 für Airlineschienen – Nutenstein-Variante (Artikelnr. 102186)
   Bauform: Seitliches Einschieben in die Airlineschiene, vergleichbar mit einem Nutenstein.
   Abmessungen: Gesamtlänge ca. 100 mm; Befestigungslöcher mit einem Nutabstand von 25 mm.
   Die Besonderheit dieser Variante liegt in der Diebstahlsicherung: Durch ihre Bauform lässt sich der Adapter nicht nach oben aus der Schiene entnehmen, was zusätzlichen Einbruchschutz bietet.
   Zusatzsicherung: Endkappen oder zwei Schrauben am Schienenende erhöhen den Entnahmeschutz.
   Einsatzbereiche: Ideal, wenn eine seitliche Befestigung bevorzugt wird oder wenn eine sichere Diebstahlsicherung gewünscht ist. Besonders geeignet für schwere Gegenstände wie Werkzeuge oder Montagesysteme.
2. Adapter M8 für Airlineschienen – Fitting-Variante – einsetzen von oben (Artikelnr. 102255)
   Bauform: Oberseitiger Einsatz gemäß Fitting-Prinzip; der Adapter wird von oben in die Airlineschiene eingesetzt.
   Spezifikationen: Die Fräsung des Adapters entspricht der Kontur der Airlineschiene, wodurch eine passgenaue Aufnahme gewährleistet ist.
   Feststeller: Ein oben am Adapter befindlicher Feststeller ermöglicht ein freies Hin-und-Her-Schieben des Fittings innerhalb der Schiene, ohne dass es zu Blockaden kommt.
   Einsatzbereiche: Besonders geeignet, wenn eine schnelle Zugänglichkeit von oben gewünscht ist oder wenn eine modulare Nutzbarkeit in beengten Montageräumen erforderlich ist.

Anwendung innerhalb des Airlineschienensystems

Beide Adaptertypen lassen sich in alle Zurrschienen unseres Sortiments integrieren. Sie werden durch einen gefederten Bolzen gesichert, der sich über den Bolzenring bewegen lässt.
Das Bedienprinzip ist bewusst einfach: Durch Ziehen am Bolzenring kann der Bolzen freigegeben werden, wodurch der Adapter innerhalb der Schiene verschoben oder im Fall des Nutenstein-Adapters sogar entnommen werden kann.
Bei Airlineschienen mit Diebstahlsicherung (Fräsungsabstand 50 mm; hierbei ist nur jedes zweite Loch mit einer 20 mm Fräsung ausgestattet) müssen beide Varianten seitlich eingesetzt werden, um eine sichere Montage zu gewährleisten.

Montagehinweise und praxisnahe Tipps

Maximale Lasten realisieren: Achten Sie darauf, die Lasten gleichmäßig zu verteilen und die Befestigungslöcher gemäß den Hinweisen der Hersteller zu verwenden.
Reservieren Sie bei schweren Anwendungen zusätzliche Anschlagpunkte oder verwandeln Sie mehrere Schienenabschnitte zu einem einzigen Lastverteiler.
Sicherheit zuerst: Bei Anwendungen mit unregelmäßigen oder scharfkantigen Gegenständen sollten zusätzlich U-Schenkel, Abdeckkappen oder rutschfeste Unterlagen verwendet werden, um Beschädigungen an der Schiene und am Objekt zu vermeiden.
Diebstahlsicherung: Falls Diebstahlschutz eine zentrale Rolle spielt, ist der Nutenstein-Adapter eine robuste Wahl, da er nur seitlich lösbar ist.
Ergänzend können Endkappen oder zusätzliche Befestigungselemente die Sicherheit weiter erhöhen.
Kompatibilität beachten: Die Adapter sind so konzipiert, dass sie mit dem Großteil unserer Airlineschienensysteme kompatibel sind.
Prüfen Sie bitte vor der Bestellung, ob Ihre verbauten Schienen für die Adapter geeignet sind. Falls Sie sich unsicher sind, Fragen Sie gern unser Team.
